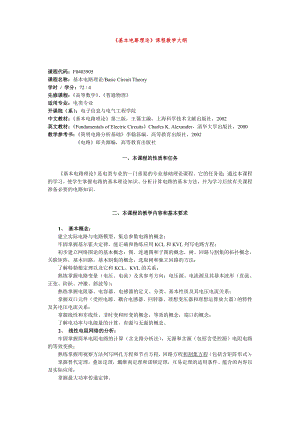

上交《基本電路理論》課程教學大綱

《基本電路理論》課程教學大綱 課程代碼：F0403905 課程名稱：基本電路理論/Basic Circuit Theory 學時 / 學分：72 / 4 先修課程：《高等數學》、《普通物理》 適用專業：電類專業 開課院（系）：電子信息與電氣工程學院 中文教材：《基本電路理論》第三版，王藹主編，上?？茖W技術文獻出版社，2002 英文教材：《Fundamentals of Electric Circuits》Charles K. Alexander，清華大學出版社，2000 教學參考書：《簡明電路分析基礎》李翰蓀編，高等教育出版社，2002 《電路》邱關源編，高等教育出版社   一、本課程的性質和任務   《基本電路理論》是電類專業的一門重要的專業基礎理論課程。它的任務是：通過本課程的學習，使學生掌握電路的基本理論知識、分析計算電路的基本方法，并為學習后續有關課程準備必要的電路知識。     二、本課程的教學內容和基本要求   1、  基本概念： 建立實際電路與電路模型、集總參數電路的概念； 牢固掌握基爾霍夫定律，能正確和熟練應用KCL和KVL列寫電路方程； 初步建立網絡圖論的基本概念：圖、連通圖和子圖的概念，樹、回路與割集的拓撲概念，關聯矩陣，基本回路，基本割集的概念，選取樹和獨立回路的方法； 了解特勒根定理以及它和KCL、KVL的關系； 熟練掌握電路變量（電壓、電流）及其參考方向；電壓源、電流源及其基本波形（直流、正弦、階躍、沖激、斜波等）； 熟練掌握電阻器、電容器、電感器的定義、分類、基本性質及其電壓電流關系； 掌握雙口元件（受控電源、耦合電感器、回轉器、理想變壓器和理想運算放大器）的特性及其電壓電流關系； 掌握線性和非線性、非時變和時變的概念，等效的概念，端口的概念； 了解電功率與電能量的計算，有源與無源的概念。 2、  線性電阻網絡的分析： 牢固掌握簡單電阻電路的計算（含支路分析法），無源和含源（包括含受控源）電阻電路的等效變換； 熟練掌握用視察方法列寫網孔方程和節點方程，回路方程和割集方程（包括含矩陣形式）； 掌握替代定理，疊加定理，戴維南定理和諾頓定理，互易定理的適用條件、蘊含的內容以及實際應用； 掌握最大功率傳遞定律。 3、  線性動態電路的分析： 深刻理解下列概念：動態電路，過渡過程，狀態、初始狀態，換路定則，固有頻率，時間常數，零輸入響應，零狀態響應，全響應，階躍響應，沖激響應，非時變特性，自由分量，強制分量，暫態分量，穩態分量，三要素法； 熟練掌握一階電路微分方程的建立，初始條件的求取與微分方程的求解； 熟練掌握用戴維寧等效網絡定理結合三要素法直接求出一階電路的全響應； 掌握非時變特性和線性函數的概念在一階電路中的應用； 掌握階躍響應、沖激響應的求法； 深刻理解RLC電路有可能產生過阻尼、臨界阻尼、欠阻尼、自由振蕩的四種工作狀態的概念及產生的條件； 掌握二階RLC串聯與RLC并聯電路微分方程的建立與各類響應的求解； 會用卷積積分法求任意輸入的零狀態響應； 會用運算方法求解一階電路、二階電路的響應。 4、  正弦穩態電路的分析： 深刻理解下列概念：正弦量的振幅（最大值）、角頻率、相位和初相位，正弦量的瞬時值、有效值、相位差，正弦量的相量、相量圖，電壓三角形、電流三角形、超前、落后，感性、容性、阻抗、導納、電抗、電納、網絡函數，頻率響應，串聯諧振、并聯諧振，諧振頻率，特性阻抗和品質因素，通頻帶和選頻的概念，低通、高通和帶通； 深刻理解正弦穩態響應的概念； 深刻理解相量法變化的基本概念及其在正弦穩態分析中的作用（基爾霍夫定律的相量形式，電路元件的電壓電流關系的相量形式，電路的相量模型等）； 能熟練運用相量法計算正弦穩態電路（包括含耦合電感電路及其去耦方法）的電壓、電流及功率（平均功率（有功功率）、無功功率、視在功率，功率因數，復功率）； 掌握最大功率傳遞定律； 掌握電路諧振的基本概念； 了解三相制供電的基本概念，三相電路的連接方式，對稱三相制的概念，相序、相電壓、相電流、線電壓、線電流的概念，掌握對稱三相電路的分析與計算，掌握三相電路功率的計算與測量。 5、  雙口網絡： 牢固掌握雙口不含獨立電源時的方程及其參數，以及各種參數之間的換算關系和互易條件； 掌握雙口的相互連接的計算； 了解雙口的等效電路，具有端接雙口的分析方法。     三、實驗（上機）內容和基本要求   1、   基本實驗內容：基本元件伏安特性測量，運算放大器與受控電源，疊加定理和戴維寧定理，特勒根定理與互易定理，示波器的使用與一階電路的響應，二階電路的瞬態響應，交流電路的基本測量，感性負載功率因數的提高，RLC串并聯諧振，三相電路的電壓和電流，三相電路的功率測量，雙口網絡的頻域特性，雙口網絡的連接，變壓器等。 2、   選擇的設計性實驗內容：萬用表設計和安裝，自動定時閃光燈，網絡函數有源綜合，電話撥號識別電路等。 3、   學會使用一些常用儀器儀表，如電流表、電壓表、萬用表、功率表、功率因數表、穩壓電源、示波器、函數發生器和晶體管毫伏表等。 4、   學會一些常用的測試方法，如電壓、電流等物理量和電阻、電容、電感等元件參數的測量方法，信號波形的觀測方法和特性曲線的測定方法，功率的測量。 5、   會按照實驗電路圖正確連接實驗電路，分析并排除一些簡單故障，合理地讀取和記錄實驗數據。 6、   會整理實驗數據，繪制相關曲線，分析并解釋實驗結果，撰寫合格的實驗報告。 7、   學會用MATLAB、MULTISIM等軟件輔助分析電路的基本方法。 8、   實驗內容中應穿插一些應用性、綜合性、設計性實驗。 9、   實驗中必須注意安全，不發生安全事故，特別是重大安全事故。     四、對學生能力培養的要求   1、   在教學過程中，應注意逐步提高學生在教師課堂講授的啟發和指引下，獨立鉆研教材、參考資料，從而吸取知識的能力、自學的能力。 2、   為了達到教學基本要求，保證基本教學質量，應當嚴格要求學生做好一定數量的習題，以培養學生理論聯系實際的作風和分析計算的能力。 3、   通過本課程的學習，應努力培養和提高學生嚴肅認真的科學作風和抽象思維能力、總結歸納能力等。 4、   通過與實驗課程相結合，應進一步培養和提高學生的實驗研究能力、計算機應用能力、分析和解決實際問題的能力。     五、學時分配   課程主要內容 學時 第一部分 基本概念 12 第二部分 線性電阻網絡的分析 18 第三部分 線性動態電路的分析 16 第四部分 正弦穩態電路的分析 16 第五部分 雙口網絡 8 注：1) 學時分配表中計劃總學時數為70學時，另有2學時的機動，總共72學時。 2)詳細進度與學時分配可參見“基本電路理論教學基本要求重點難點和進度（72學時）”     六、說 明   1、   本課程作為電類專業的技術基礎大平臺課程，在兼顧各學科不同要求的情況下，以電路理論的基礎知識、基本概念和基本方法列為本課程的基本內容。 2、   本課程與《信號與系統》等課程關系密切，由于以下內容是《信號與系統》課程的重要內容，故本課程未把它們列入基本內容。 ①、非正弦周期信號激勵下線性定常電路的穩態分析，非正弦周期信號作用下電路的功率； ②、運算方法：基本性質、展開定理，電路定律復頻形式，沖擊響應、卷積，運算電路的求解及網絡定理的應用，固有頻率，網絡函數、網絡函數與沖擊響應等； ③、狀態、狀態變量，狀態方程的建立與求解。 3、   本課程教學應盡量形成具有教材、習題、CAI課件、網絡課程等教學形式相結合的立體教案，以達到良好的教學效果。
