普通V帶傳動設計

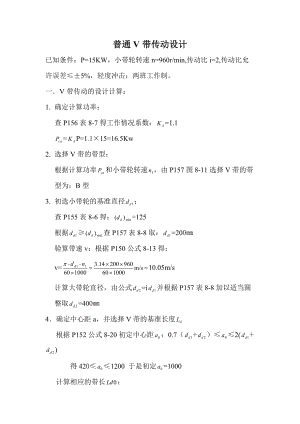

普通V帶傳動設計 已知條件：P=15KW，小帶輪轉速n=960r/min,傳動比i=2,傳動比允許誤差≤5%，輕度沖擊；兩班工作制。 一．V帶傳動的設計計算： 1. 確定計算功率： 查P156表8-7得工作情況系數：=1.1 =P=1.115=16.5Kw 2. 選擇V帶的帶型： 根據計算功率和小帶輪轉速，由P157圖8-11選擇V帶的帶型為：B型 3. 初選小帶輪的基準直徑： 查P155表8-6得：=125 根據≥查P157表8-8?。?200㎜ 驗算帶速v：根據P150公式8-13得： v=10.05m/s 計算大帶輪直徑，由公式=i并根據P157表8-8加以適當圓整取=400㎜ 4．確定中心距a，并選擇V帶的基準長度 根據P152公式8-20初定中心距：0.7（+）≤≤2(+) 得420≤≤1200 于是初定=1000 計算相應的帶長： 據式≈+ ==2952 再根據P146表8-2選?。?3150 5.按P158式8-23計算實際中心距: ≈+=1000+=1049 并根據公式】;的中心距的變化范圍為1001.8~1143.5 6.驗算小帶輪上的包角: ≈180-()=180-(400-200)≈169 7.計算帶的根數z: 由=200㎜和=960r/min,查P152表8-4a取：=3.77Kw； 根據=960r/min,i=2和B型帶，查P154表8-4b取2：=0.3； 查P155表8-5?。?0.98;查P146表8-2?。?1.07于是： () 所以：Z=3.87 取Z=4根。 8.確定單根V帶得初拉力: 查P149表8-3得B型帶的單位長度質量q=0.18kg/m,所以 根據P158式8-27得: = =292.5N 應使帶的實際初拉力>。 9.計算壓軸力： 壓軸力的最小值根據P159式8-28得： =2z=22329.2N 二．軸徑設計： 1.材料取45號剛，㎜ 取d=30㎜ 根據d=30㎜,查P106表6-1取普通平鍵bh=108㎜ k=0.5h=0.58=4㎜,㎜ T=9549 查P106表6-2得平鍵的許用應力：Mp 平鍵強度校核：Mp＜ 所以該平鍵滿足強度要求. 2.V帶帶輪的結構設計： 查P161表8-10得: B=3e+2f=3㎜;㎜ ;L=B=80㎜; ㎜;㎜ 詳細尺寸見附圖。
